五軸注塑機械手軸相關參數設定

五軸注塑機械手為(wei) yl34511线路中心係列注塑機械手控製係統，EC-S3/S5三五軸注塑驅控一體(ti) 係統。首先關(guan) 於(yu) yl34511线路中心係列注塑機械手五軸的軸定義(yi) 分為(wei) ：

Z 軸：機械手的橫入、橫出軸；

X1軸：機械手主臂的前進、後退軸；X2軸：機械手副臂的前進、後退軸；

Y1軸：機械手主臂的上升、下降軸；Y2軸：機械手副臂的上升、下降軸；

C軸：機械手主臂治具水平、垂直軸。

相關(guan) 軸的參數設定如下：

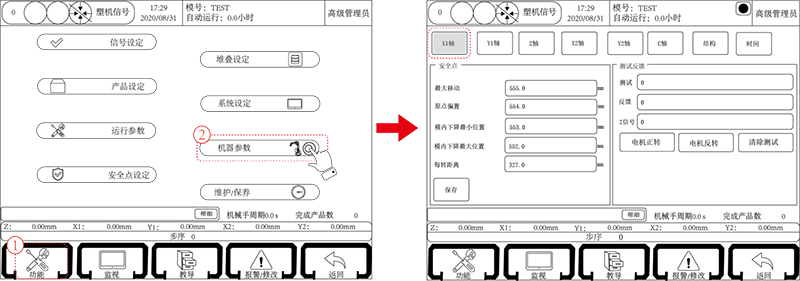

X1、X2軸參數設定

電機反轉：默認電機逆時針旋轉時，軸向離開原點方向移動；若勾選電機反轉，則電機逆時針旋轉時，向靠近原點方向移動。

最大移動：設定X軸移動的最大距離。

原點偏置：（此功能需在結構-原點定義(yi) 中勾選原點偏置，否則不可設置該值）偏置為(wei) 正值，回原點後，繼續向離開原點方向移動一定數值。偏置為(wei) 負值，回原點後，繼續向原點方向移動一定數值。假設每轉距離為(wei) 20，偏置值為(wei) -40，回原點後，電機繼續向原點方向轉兩(liang) 圈。

*注意：完成偏置後，坐標仍顯示為(wei) 0

模內(nei) 下降最小位置：Y軸下降到模內(nei) 後，X軸可移動的最小位置。

模內(nei) 下降最大位置：Y軸下降到模內(nei) 後，X軸可移動的最大位置。

電機正轉：進行電機正轉測試。正常時，測試和反饋都顯示10000。

電機反轉：進行電機反轉測試。正常時，測試顯示10000，反饋顯示-10000

小提示：如反饋不對，請調節伺服的反饋脈衝(chong) 方向的參數

重要：X軸的移動位置還取決(jue) 於(yu) 限製裏麵的參數。如調整了X軸的最大移動，則限製裏麵也需要調節，否則無法走到最大移動的位置。

每轉距離：設定各伺服軸電機每轉一圈運行的距離。點擊電機正轉，量取對應軸實際運行的距離，該距離即該軸電機旋轉一圈運行的距離。

警告：此項設置錯誤可能導致機器出現故障。

電機正反轉是測試電機方向，即確認歸原點方向的重要措施。屬於(yu) 調試機器的第一步。所有軸的反轉方向即為(wei) 歸原點方向。

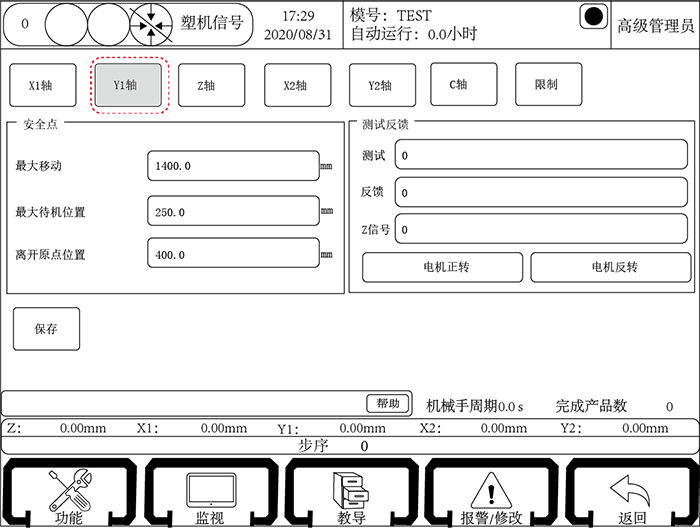

Y1、Y2軸參數設定

最大待機位置：設定Y1軸最大待機位置點。

離開原點位置：Y1軸下降離開原點開關(guan) 的位置。若設定400，當Y1軸下降超過400，且Y1原點開關(guan) 仍然有信號時，係統報警。

小提示：此參數是確保Y軸電機動的參數（即結構是正常的），因開關(guan) 的通斷有一定延時，請將此參數設大（大於(yu) 原點鐵片的長度）。

電機正轉：進行電機正轉測試。測試和反饋都顯示10000。

電機反轉：進行電機反轉測試。測試顯示10000，反饋顯示-10000。

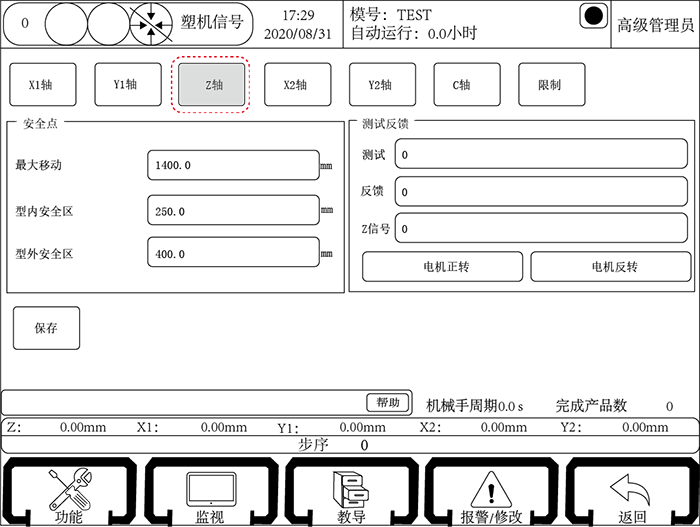

Z軸參數設定

型內(nei) 安全區：設定型內(nei) 取物安全區位置。

型外安全區：設定型外置物安全區位置。

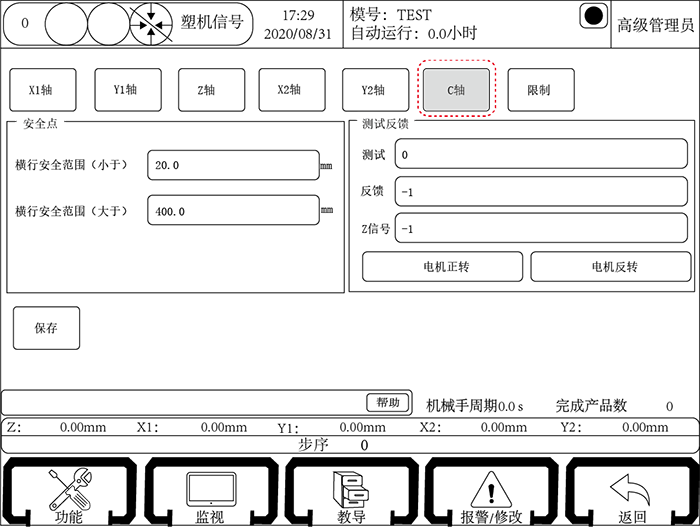

C軸參數設定

最大旋轉：C軸旋轉的最大範圍為(wei) 360度

原點偏置：偏置的範圍為(wei) (-90,+90)

偏置為(wei) 正值，回原點後，繼續向原點方向移動一定數值。

偏置為(wei) 負值，回原點後，向最大位移反向移動一定數值。

*注意：完成偏置後，坐標仍顯示為(wei) 0。

橫行安全範圍：橫行動作時限製治具的安全角度。如上圖所示，則（0-20；300-360）為(wei) C軸的橫行安全範圍“即水平狀態”

*注意：此參數在C為(wei) 伺服軸時才有效，C為(wei) 氣動軸時，此參數無效。小提示：C軸歸原點後為(wei) 垂直狀態。
