yl34511线路中心係列機械手控製係統開關(guan) 電源包含單路/雙路，50W/100W兩(liang) 款開關(guan) 電源；製動電阻有120W/200W/300W選擇，各功率段產(chan) 品尺寸及安裝方式如下：
開關(guan) 電源尺寸及安裝方式

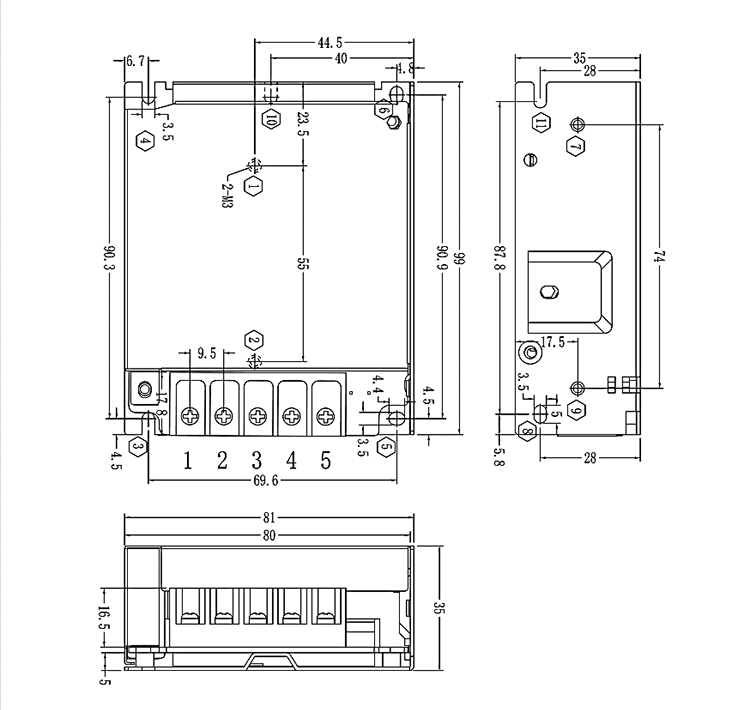

單路開關(guan) 電源圖（50W）
安裝方式 | 安裝位號 | 螺絲(si) 規格 | 螺絲(si) 長度(max) | 安裝扭矩(max) |
螺絲(si) 固定 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--⑫ | M3 | 3mm | 7kgf.cm |

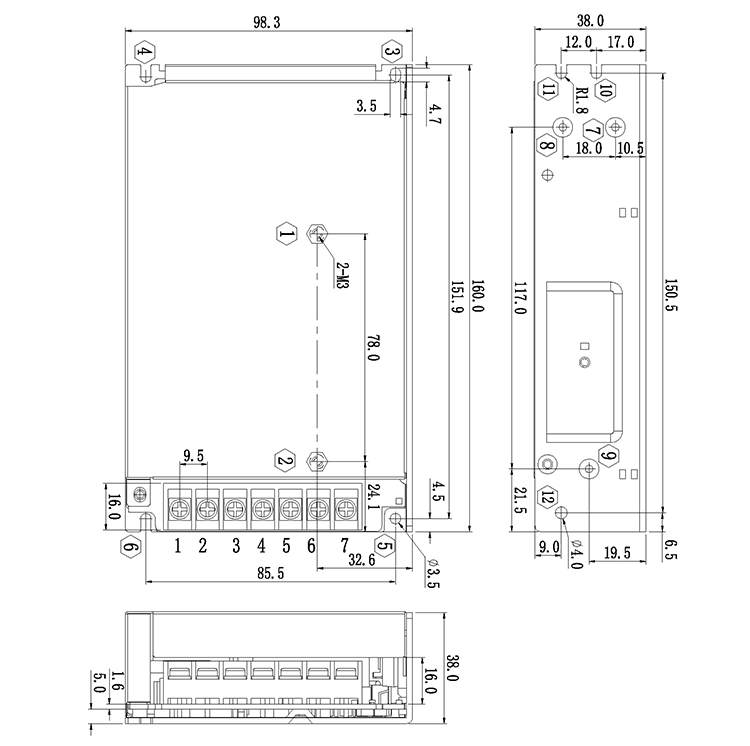

雙路開關(guan) 電源圖（100W）
安裝方式 | 安裝位號 | 螺絲(si) 規格 | 螺絲(si) 長度(max) | 安裝扭矩(max) |
螺絲(si) 固定 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--⑫ | M3 | 3mm | 7kgf.cm |
製動電阻尺寸及安裝方式

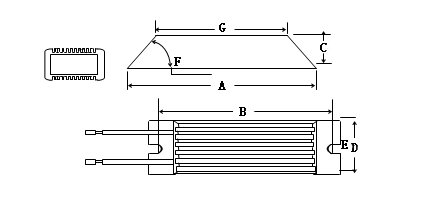

120W製動電阻
型號 | 25℃-40℃額定功率(W) | 外形尺寸(mm) | 阻值範圍 | ||||||
電阻體(ti) | |||||||||
A±1.0 | B±1.0 | c±1.0 | D±1.0 | E±0.5 | F | G±1.0 | 0.1～20K | ||
RXLG | 120 | 185 | 170 | 20 | 40 | 5.6 | 45° | 155 | |
安裝 方式 | 螺絲(si) 規格 | 螺絲(si) 長度(max) | 安裝 扭矩(max) |
螺絲(si) 固定 | M5 | 8mm | 7.5kgf.cm |

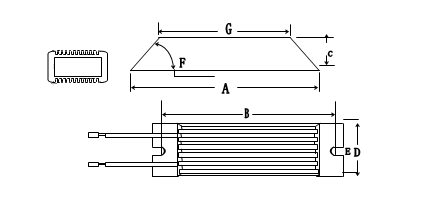

200W製動電阻
型號 | 25℃-40℃額定功率(W) | 外形尺寸(mm) | 阻值範圍 | ||||||
電阻體(ti) | |||||||||
A±1.0 | B±1.0 | C±1.0 | D±1.0 | E±0.5 | F | G±1.0 | 0.1～20K | ||
RXLG | 200 | 165 | 147 | 30 | 60 | 5.6 | 45° | 119 | |
安裝方式 | 螺絲(si) 規格 | 螺絲(si) 長度(max) | 安裝 扭矩(max) |
螺絲(si) 固定 | M5 | 8mm | 7.5kgf.cm |
300W製動電阻（QC-S2E特殊應用）
型號 | 25℃-40℃額定功率(W) | 外形尺寸(mm) | 阻值範圍 | ||||||
電阻體(ti) | |||||||||
A±1.0 | B±1.0 | c±0.5 | D±0.5 | E±0.5 | F | G±1.0 | 0.1～20K | ||
RXLG | 300 | 215 | 203 | 30 | 60 | 5.5 | 45° | 175 | |
安裝 方式 | 螺絲(si) 規格 | 螺絲(si) 長度(max) | 安裝 扭矩(max) |
螺絲(si) 固定 | M5 | 8mm | 7.5kgf.cm |
