機器視覺檢測係統的應用原理

       機器視覺檢測係統的應用原理：灰階指顯示畫麵從(cong) 最亮到最暗，同亮度的層次等級，灰階等級越多，所呈現的畫麵效果就越細膩。對該畫麵的判別要求是判斷電子書(shu) 是否正常顯示該畫麵，而無需計算灰階等級數。

       機器視覺檢測係統的原理是使用相機、鏡頭、光源3大組合代替人工檢測條碼字符、裂痕、包裝、機器視覺檢測表麵圖層是否完整、凹陷等，能有效的提高生產(chan) 流水線的檢測速度和精度，大大提高產(chan) 量和質量，降低人工成本，同時防止因為(wei) 人眼疲勞而產(chan) 生的誤判。

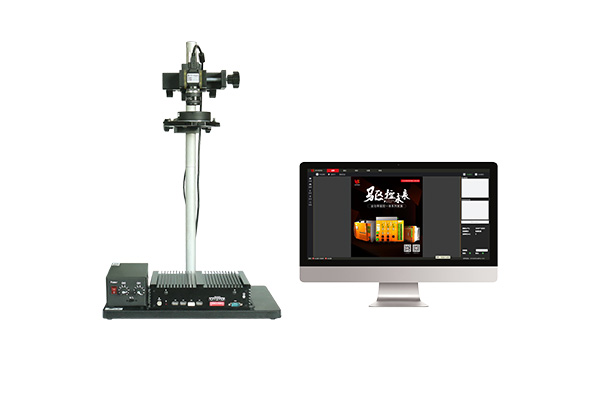

yl34511线路中心機器視覺檢測係統

       機器視覺檢測係統，應用的幾個(ge) 檢測方式：

       灰階畫麵檢測

       灰階指顯示畫麵從(cong) 最亮到最暗，同亮度的層次等級，灰階等級越多，所呈現的畫麵效果就越細膩。對該畫麵的判別要求是判斷電子書(shu) 是否正常顯示該畫麵，而無需計算灰階等級數。可截取部份畫麵分析處理。光學篩選機軟件算法方麵，可采用行掃和邊界判別法，確定畫麵呈現直線型的邊界。螺絲(si) 篩選機通過對行掃灰度值的計算，確定畫麵的灰度值呈現規律變化，從(cong) 而迅速判斷畫麵是否為(wei) 灰階畫麵。

       方格畫麵檢測

       黑白方格畫麵常用於(yu) MTF的測試，用來計算顯示黑白顏色的對比效果。對該畫麵的判別要求不要計算MTF，而隻需要判別是否正常顯示該畫麵。可截取某一部份畫麵做分析處理。軟件計算方法，可通過邊緣判定方法，確定畫麵是否呈現有規律的方形的邊界。並通過對像素灰度值的計算，螺絲(si) 篩選機確定畫麵為(wei) 黑白兩(liang) 色，從(cong) 而確定畫麵為(wei) 黑白方塊畫麵。

       純白畫麵檢測

       純白畫麵測試常用於(yu) 汙點測試，測試方法是逐個(ge) 比較相鄰像素點的灰度值，如果發生突變，則認為(wei) 出現汙點。該測試需注意的是外界光源效果對測試結果的影響，以及邊緣部份光強較弱導致的誤判。這都必須在設備開發和軟件計算時考慮進去。如果被測體(ti) 是一個(ge) 6-10寸的LCD屏，現有CCD無法一次性測量這麽(me) 大的全部畫麵，而測試需求為(wei) 整個(ge) 畫麵都要測試，所以必須讓產(chan) 品或CCD在測試過程中移動多次。
