運動控製精度0.1mm;
單個(ge) 軸功率覆蓋範圍:100W~750W;
4.3"LCD,中英文顯示,人機界麵友好;
運動控製與(yu) 伺服控製集於(yu) 一身,縮減連線,降低整機成本;
係統響應速度更快,動作控製精度更高;
預置針對不同工藝的多種控製模板;
豐(feng) 富的保護功能,自動檢測機器運行狀態,及時顯示故障報警及原因,確保長期安全穩定運行;
U盤升級:可隨時更新係統,持續獲得穩定支持;
支持注冊(ce) 功能。
產(chan) 品概述

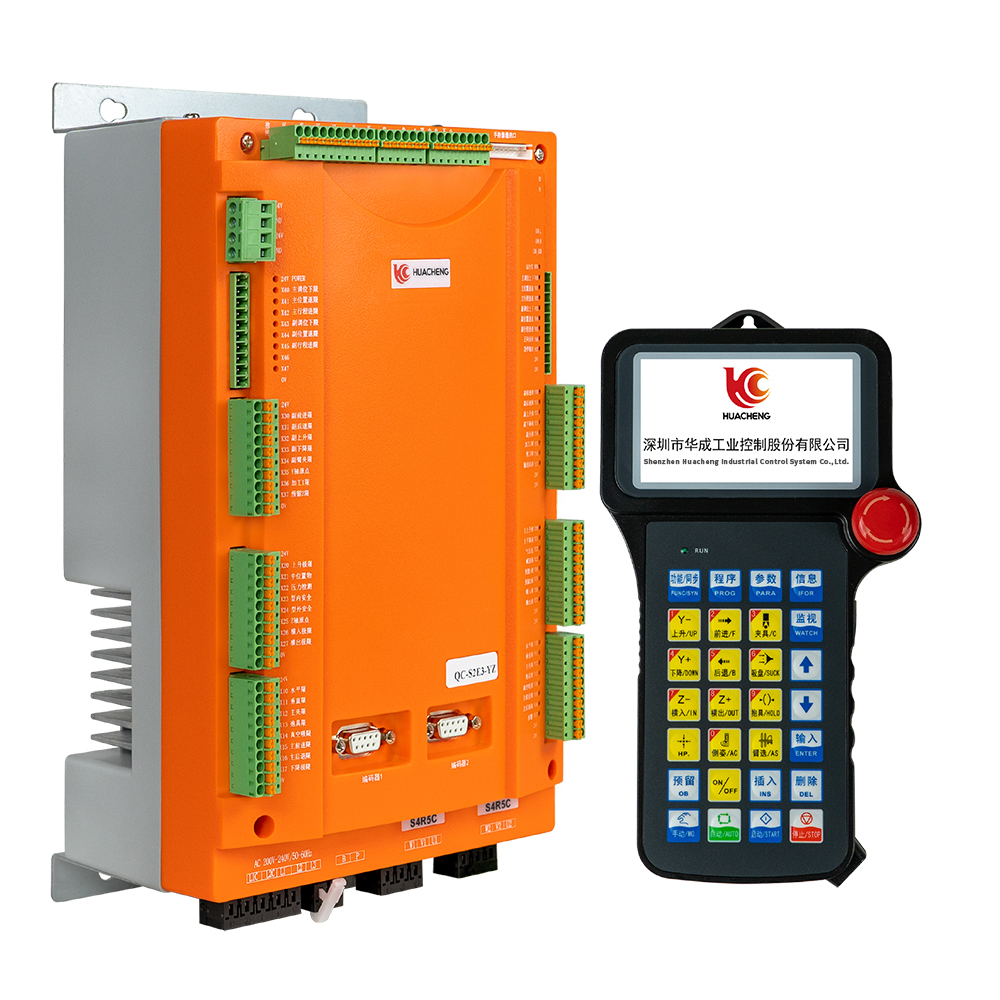

yl34511线路中心注塑驅控一體(ti) 機械手控製係統,集成主控單元(邏輯+運動控製),整流單元,驅動單元,IO單元,可適配1~2軸,100w~750w電機功率段的應用場合。該係統采用單芯片架構方案,高性能ARM處理器,伺服驅動部分采用業(ye) 界高性能硬體(ti) ,最大限度增益免調整,具有陷波器,末端震動抑製等高級功能。豐(feng) 富的擴展通訊接口,可靈活配合其它生產(chan) 輔助設備使用。
產(chan) 品特點
(1)運動控製精度0.1mm;
(2)單個(ge) 軸功率覆蓋範圍:100W~750W;
(3)4.3"LCD,中英文顯示,人機界麵友好;
(4)運動控製與(yu) 伺服控製集於(yu) 一身,縮減連線,降低整機成本;
(5)係統響應速度更快,動作控製精度更高;
(6)預置針對不同工藝的多種控製模板;
(7)豐(feng) 富的保護功能,自動檢測機器運行狀態,及時顯示故障報警及原因,確保長期安全穩定運行;
(8)U盤升級:可隨時更新係統,持續獲得穩定支持;
(9)支持注冊(ce) 功能。
產(chan) 品應用
產(chan) 品可廣泛適用在注塑取出、高精度模內(nei) 嵌件、高速取出、模內(nei) 貼標等注塑機械手行業(ye) 應用。

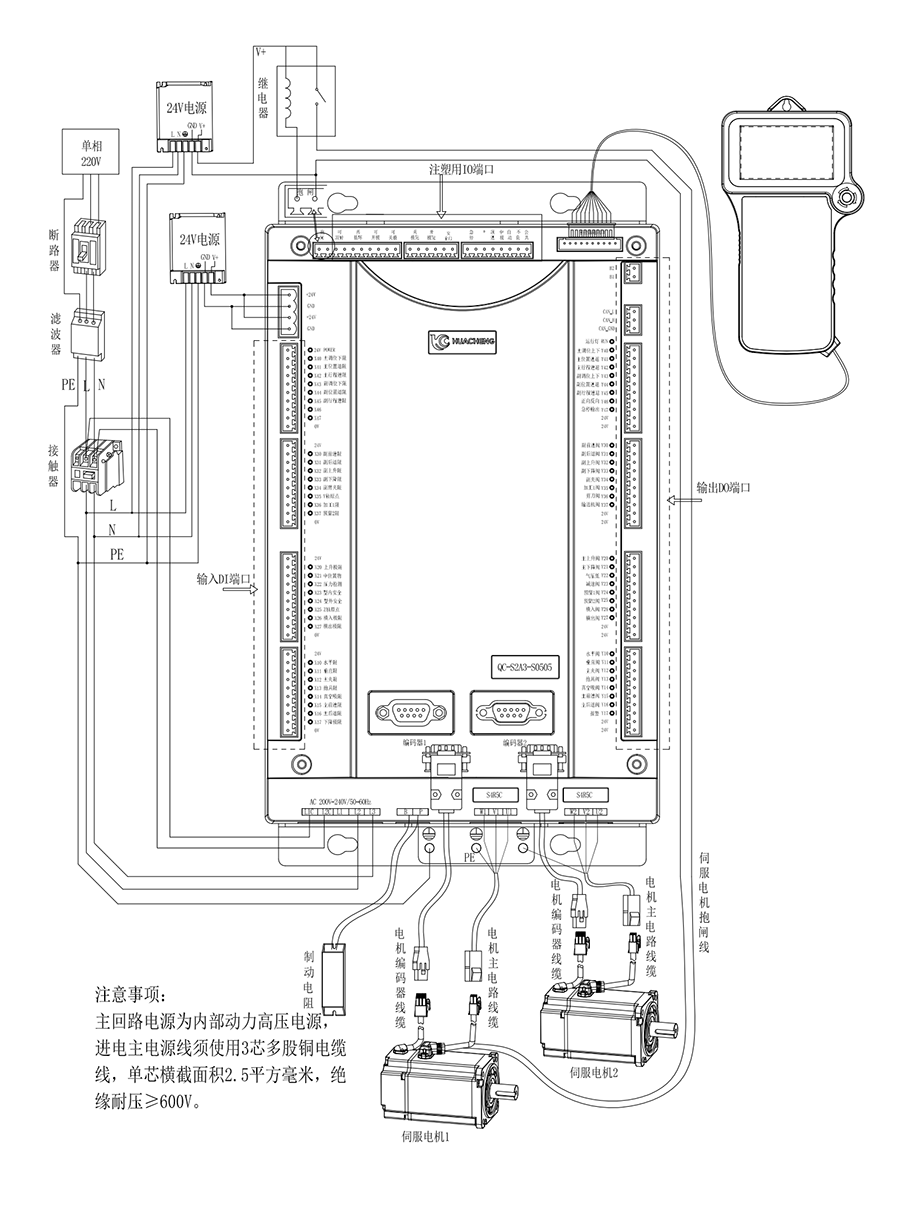

注意:如果配刹車電機,需配一個(ge) 單路電源單獨供電。

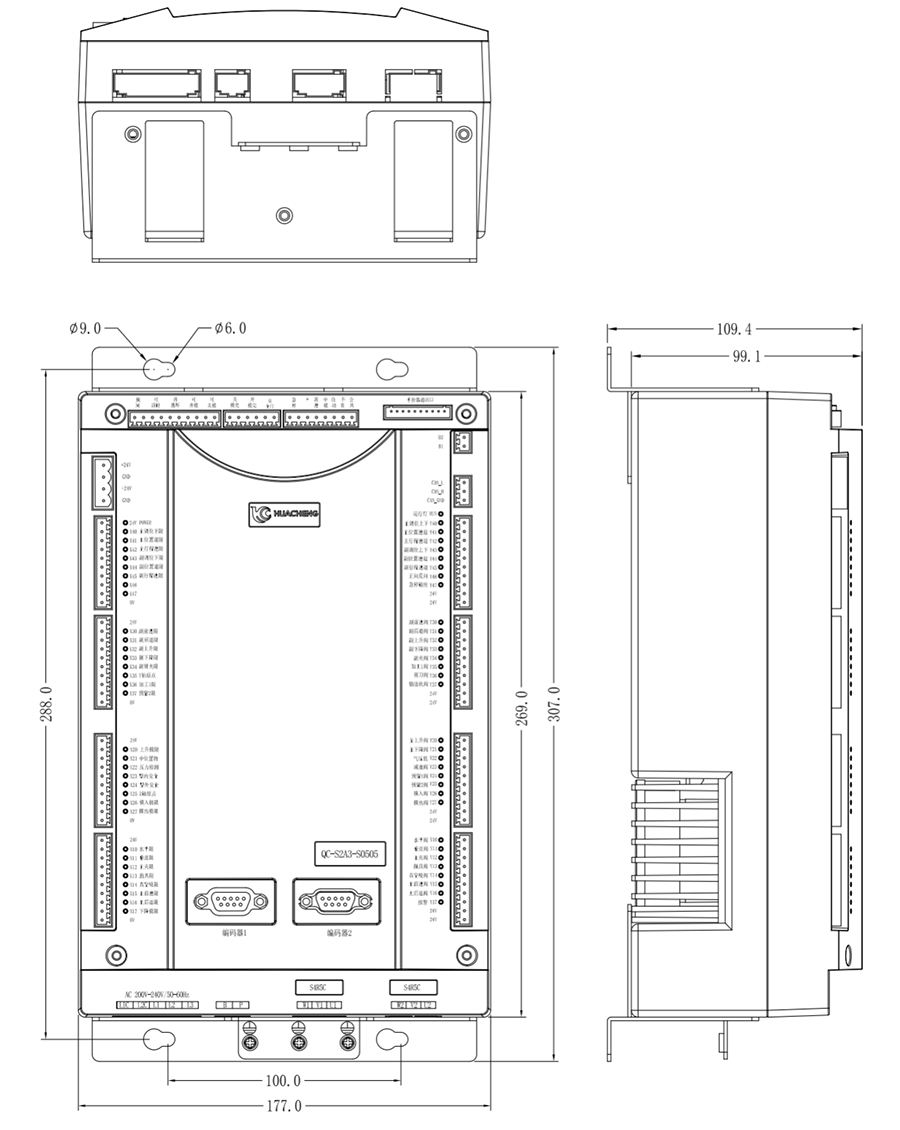

主控尺寸圖:
安裝方式 | 螺絲(si) 規格 | 螺絲(si) 長度(max) | 安裝扭矩(max) |
螺絲(si) 固定 | M5 | 8mm | 7.5kgf.cm |

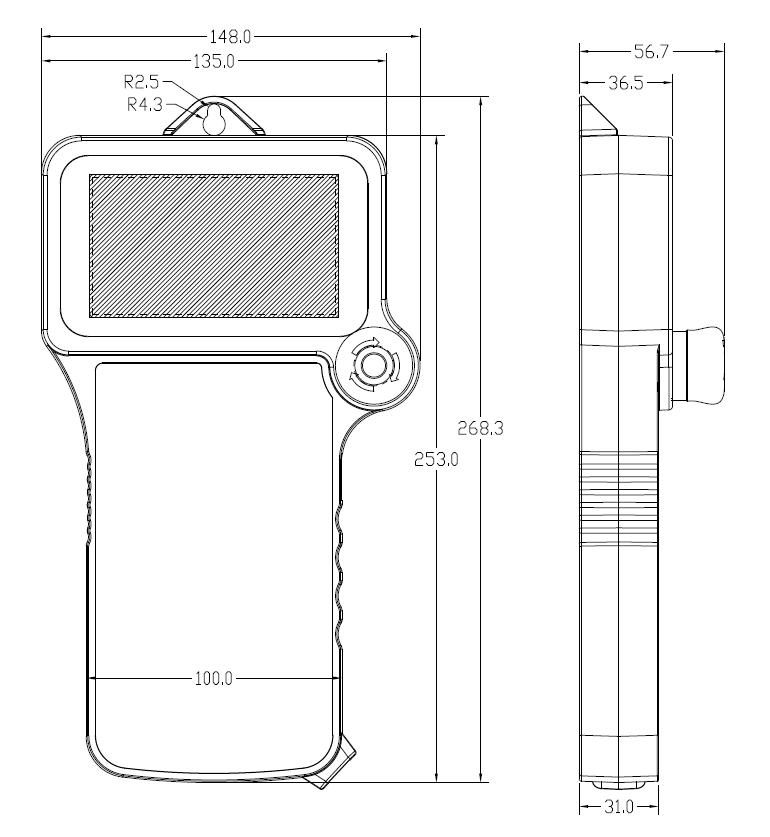

手控器尺寸圖:

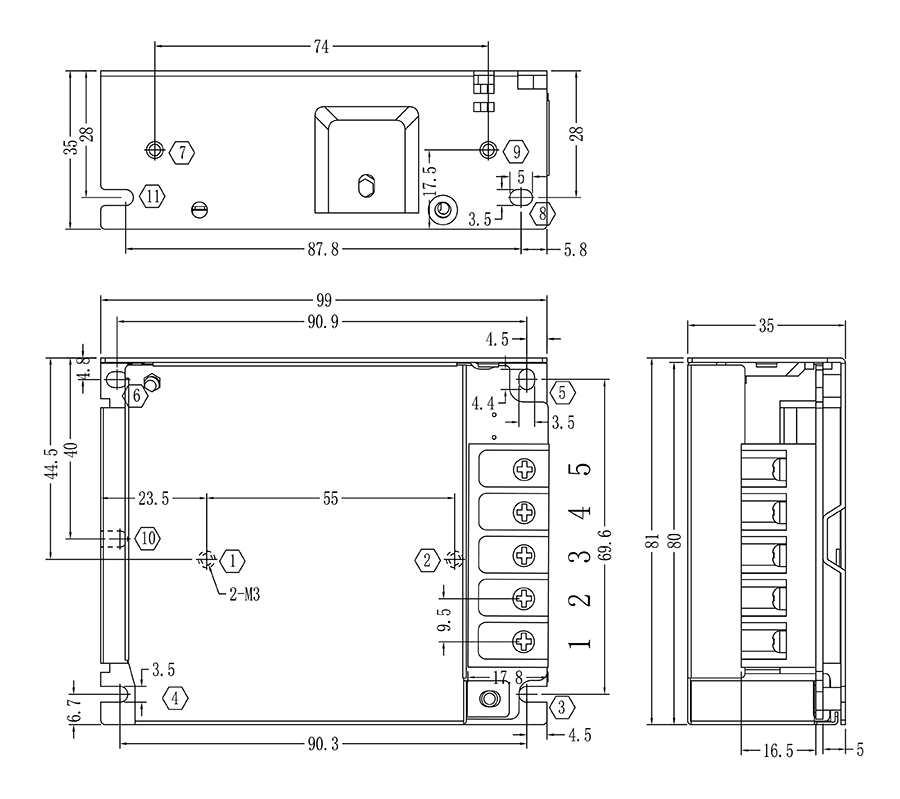

單路開關(guan) 電源安裝尺寸及接線
注:用戶自行評估電源規格是否滿足IO電流
安裝方式 | 安裝位號 | 螺絲(si) 規格 | 螺絲(si) 長度(max) | 安裝扭矩(max) |
螺絲(si) 固定 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥
| M3 | 3mm | 7kgf.cm |

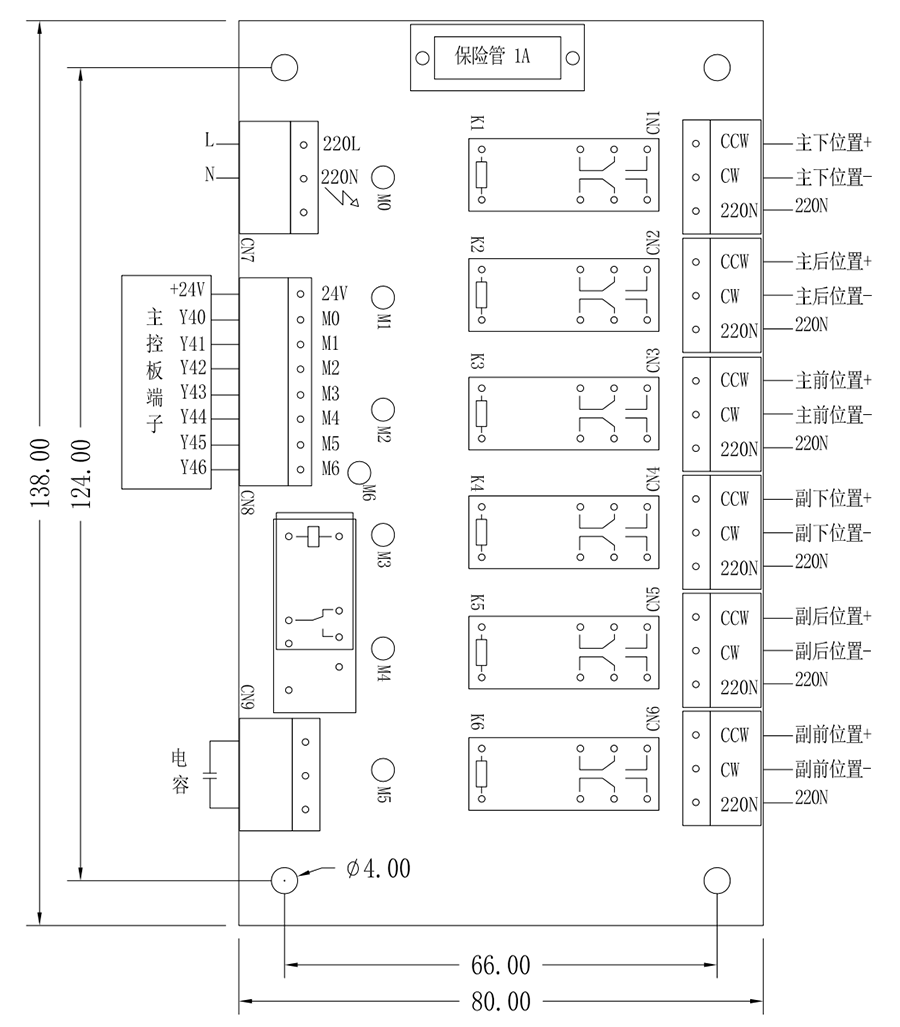

電動調位板尺寸圖:

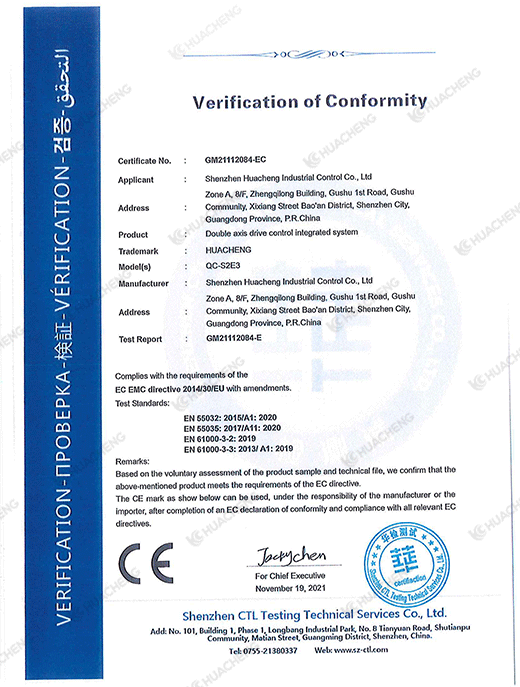

產(chan) 品安全認證——CE認證報告
