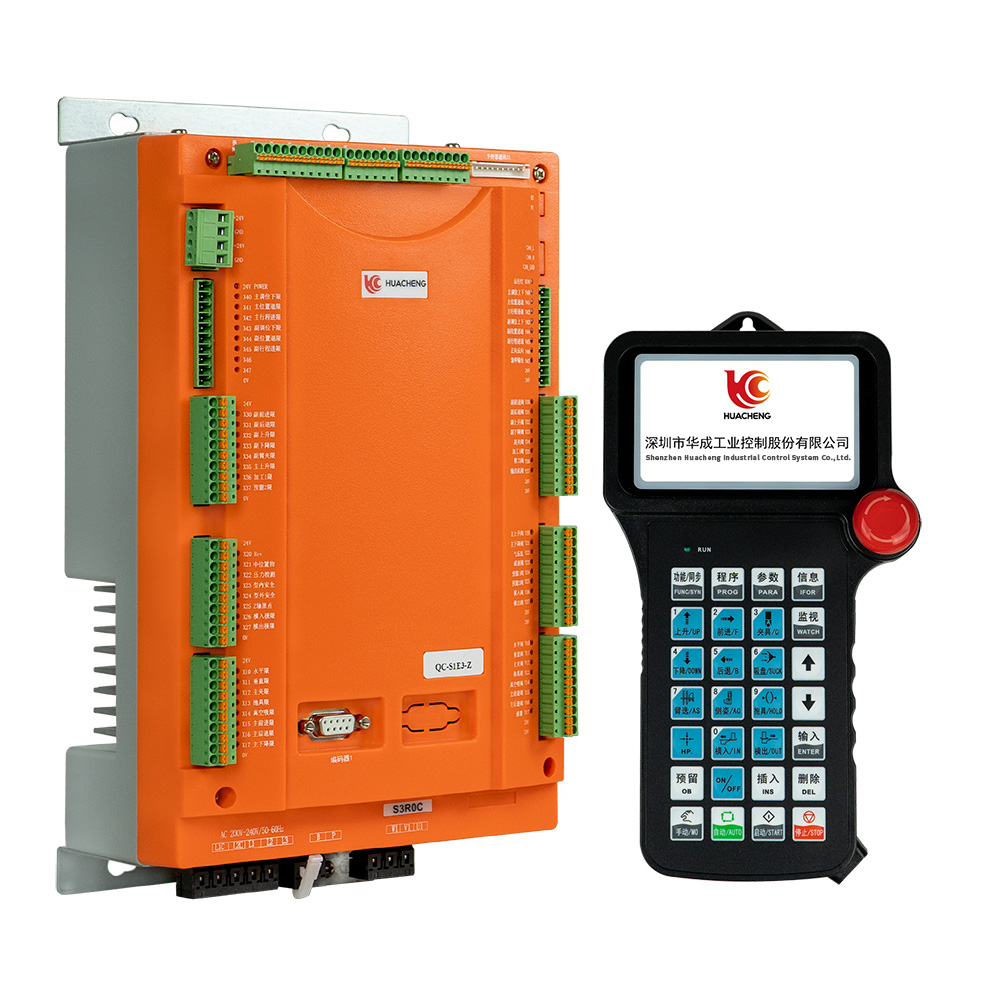

QC-S1E單軸注塑機械手控製係統

QC-S1E單軸注塑機械手控製係統

  • 運動控製精度0.1mm;

  • 單個(ge) 軸功率覆蓋範圍:100W~750W;

  • 4.3"LCD,中英文顯示,人機界麵友好;

  • 運動控製與(yu) 伺服控製集於(yu) 一身,縮減連線,降低整機成本;

  • 係統響應速度更快,動作控製精度更高;

  • 預置針對不同工藝的多種控製模板;

  • 豐(feng) 富的保護功能,自動檢測機器運行狀態,及時顯示故障報警及原因,確保長期安全穩定運行;

  • U盤升級:可隨時更新係統,持續獲得穩定支持;

  • 支持注冊(ce) 功能。

    產(chan) 品概述


    yl34511线路中心注塑驅控一體(ti) 機械手控製係統,集成主控單元(邏輯+運動控製),整流單元,驅動單元,IO單元,可適配1~2軸,100w~750w電機功率段的應用場合。該係統采用單芯片架構方案,高性能ARM處理器,伺服驅動部分采用業(ye) 界高性能硬體(ti) ,最大限度增益免調整,具有陷波器,末端震動抑製等高級功能。豐(feng) 富的擴展通訊接口,可靈活配合其它生產(chan) 輔助設備使用。


    產(chan) 品特點


    (1)運動控製精度0.1mm;

    (2)單個(ge) 軸功率覆蓋範圍:100W~750W;

    (3)4.3"LCD,中英文顯示,人機界麵友好;

    (4)運動控製與(yu) 伺服控製集於(yu) 一身,縮減連線,降低整機成本;

    (5)係統響應速度更快,動作控製精度更高;

    (6)預置針對不同工藝的多種控製模板;

    (7)豐(feng) 富的保護功能,自動檢測機器運行狀態,及時顯示故障報警及原因,確保長期安全穩定運行;

    (8)U盤升級:可隨時更新係統,持續獲得穩定支持;

    (9)支持注冊(ce) 功能。


    產(chan) 品應用


    產(chan) 品可廣泛適用在注塑取出、高精度模內(nei) 嵌件、高速取出、模內(nei) 貼標等注塑機械手行業(ye) 應用。

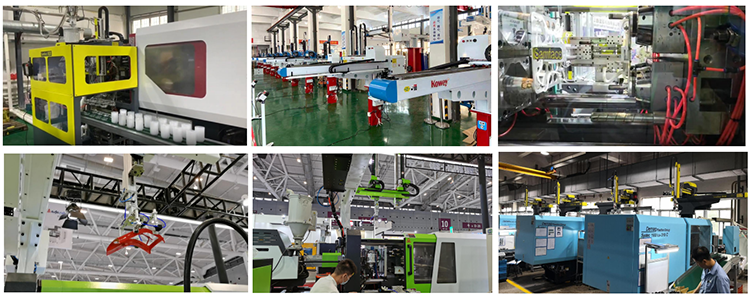

    注塑機械手控製係統應用領域

    注意:如果配刹車電機,需配一個(ge) 單路電源單獨供電。

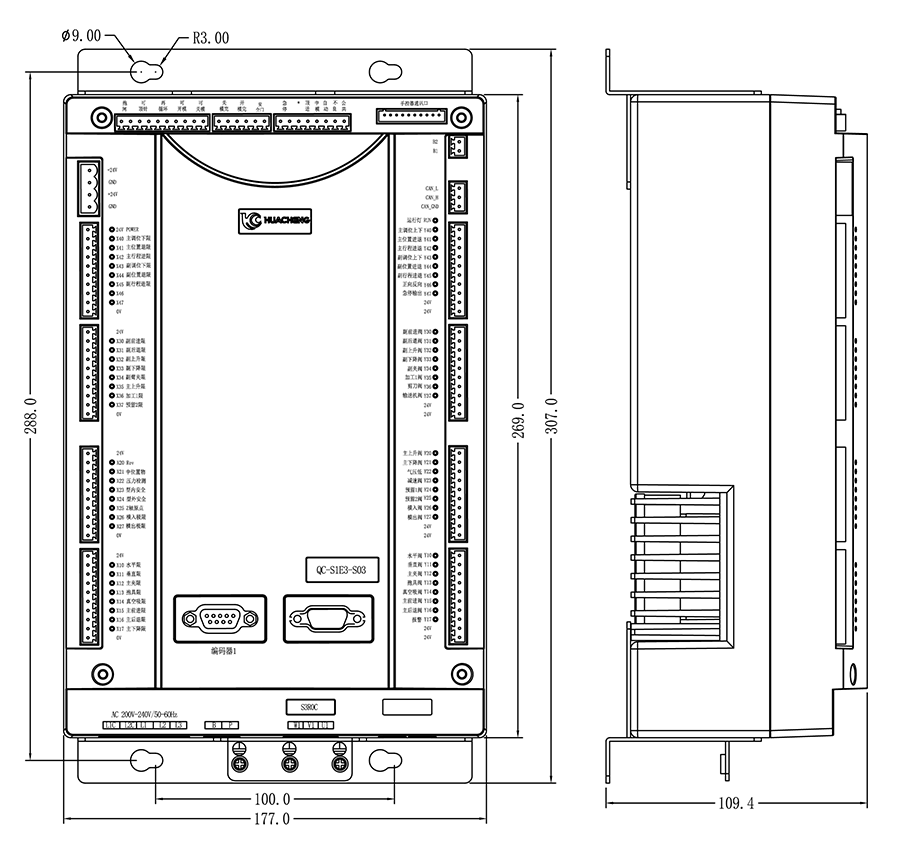

    主控尺寸圖:


    安裝方式

    螺絲(si) 規格

    螺絲(si) 長度(max)

    安裝扭矩(max)

    螺絲(si) 固定

    M5

    8mm

    7.5kgf.cm

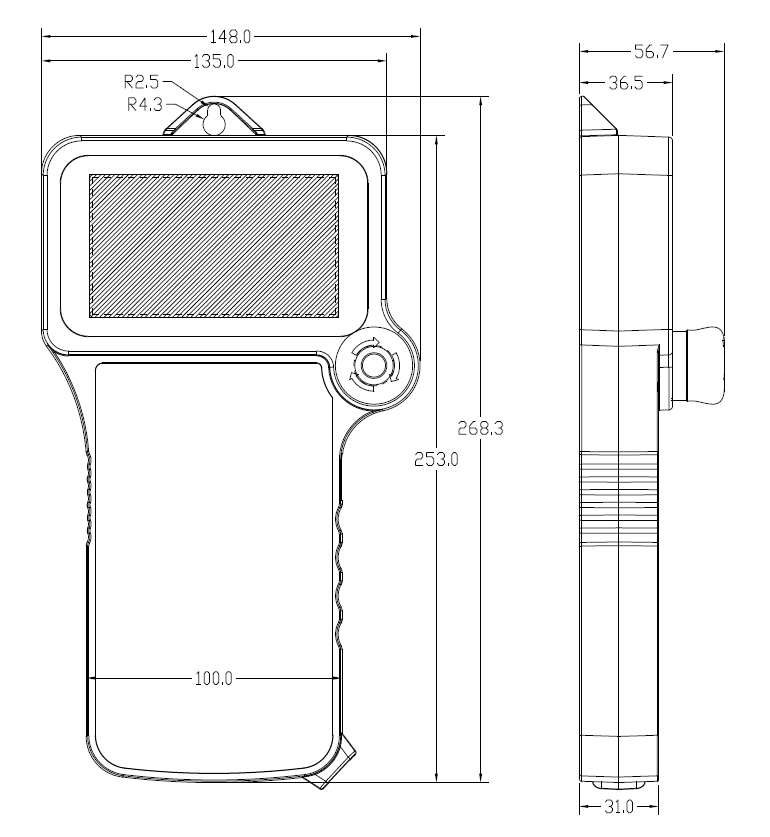

    手控器尺寸圖:

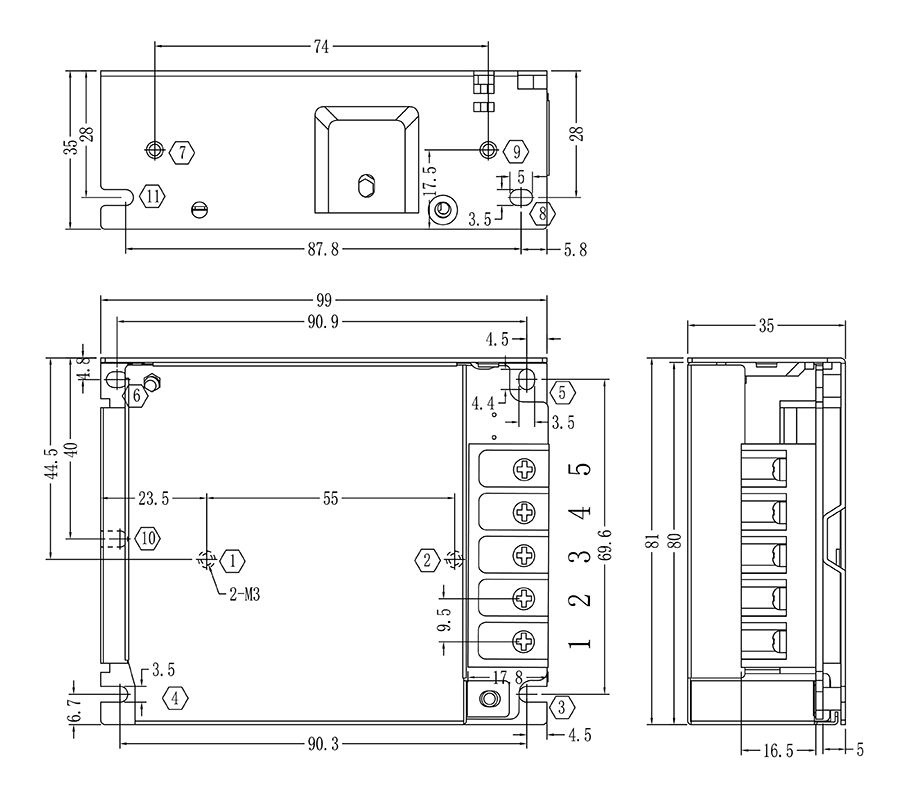

    單路開關(guan) 電源安裝尺寸及接線:

    注:用戶自行評估電源規格是否滿足IO電流


    安裝方式

    安裝位號

    螺絲(si) 規格

    螺絲(si) 長度(max)

    安裝扭矩(max)

    螺絲(si) 固定

    ①--②

    ⑦--⑨

    M3

    5mm

    6.5kgf.cm

    ③--⑥



    ⑩--⑫

    M3

    3mm

    7kgf.cm

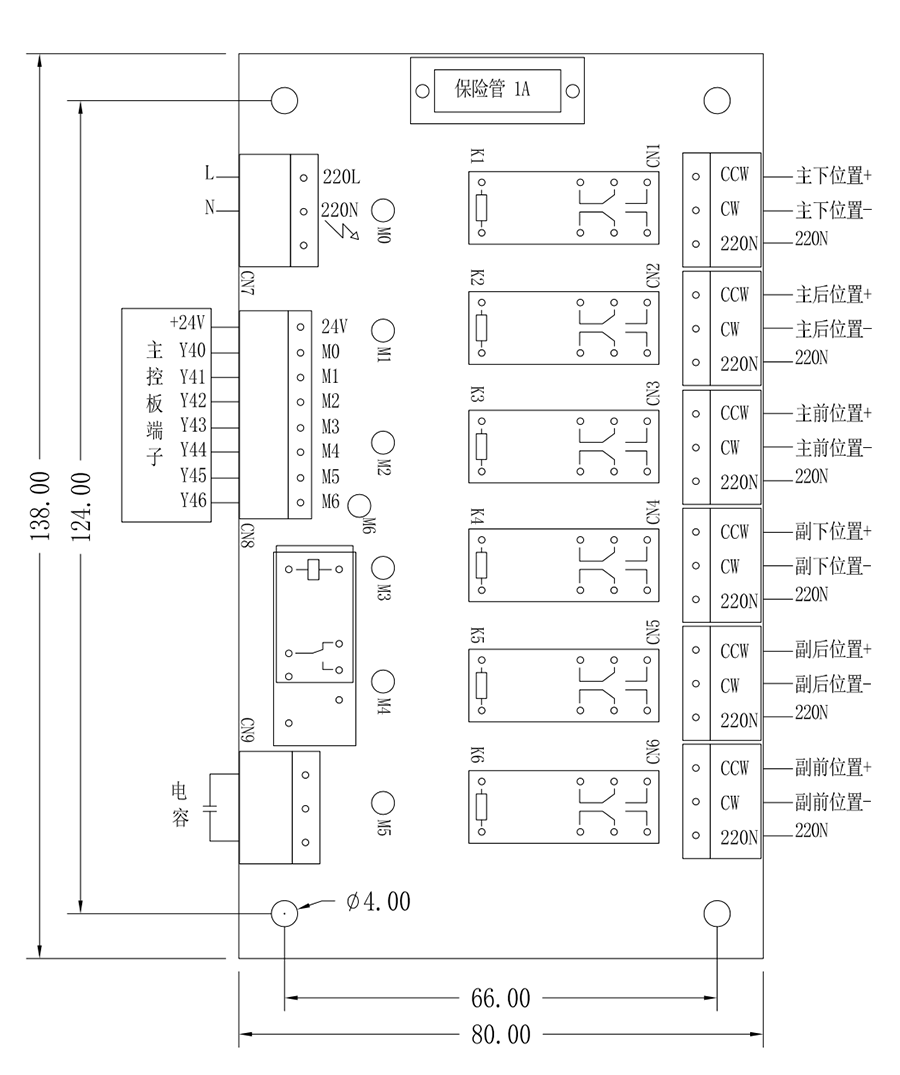

    電動調位板尺寸圖:

    產(chan) 品安全認證——CE認證報告
