yl34511线路中心人機顯示8.9寸

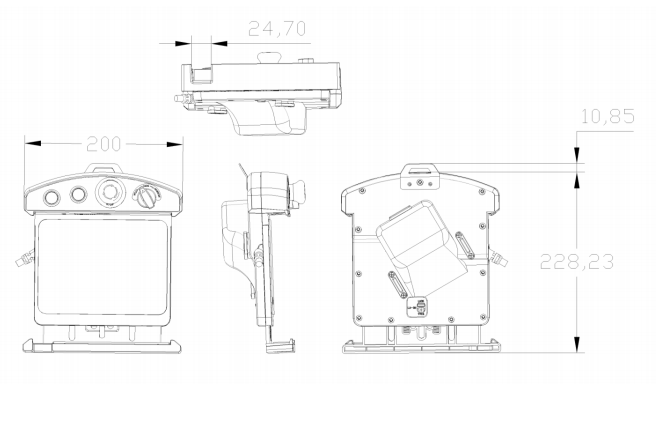

本產(chan) 品分為(wei) 底托和平板兩(liang) 部分。底托標配啟動、停止、急停點按鍵;狀態切換開關(guan) ;安全使能開關(guan) ，均為(wei) 電平信號通過底托線束引出。標配平板為(wei) 8.9寸液晶顯示屏，分辨率 2560*1600.RK3588，可提供帶係統裸機(Linux+QT5)，與(yu) 底托通過 RS-422通訊，本身支持網絡通訊，支持電容屏觸控，平板電池容量 10000mAh。

(1)平板

示教編程:通過平板觸摸，可手動操作機器人各關(guan) 節運動，完成複雜動作編程，並具備程序編輯調試、運行與(yu) 監控功能。

數據傳(chuan) 輸:借助 RS-422 連接方式，通過手持底托中轉，與(yu) 機器人控製器實時傳(chuan) 輸數據，實現遠程監控機器人狀態、上傳(chuan) 下載程序與(yu) 參數。

設備控製:利用虛擬按鍵，實現對機器人運行狀態的控製，如啟動、停止、暫停、複位等，同時可通過係統設置機器人運動速度、加速度等參數。可離開托架，通過無線連接，對機器人運行狀態進行監控。

界麵交互:8.9英寸高分辨率屏幕，提供清晰直觀的操作界麵，用戶可通過觸摸操作與(yu) 豐(feng) 富的應用程序進行交互，完成各項任務。

(2)底托

日常控製:在日常使用中，操作人員可通過底托上的按鍵，如啟動、停止、急停、使能開關(guan) 等，直接對主機發送控製指令，實現對工業(ye) 機器人或相關(guan) 設備的基本控製操作，滿足常規工作流程需求。中轉通訊:當需要對設備進行調試時，將手控器放置在底托上，底托通過5針pogo-pin(RS-422)接口，作為(wei) 通訊橋梁，將手控器的控製信號、數據傳(chuan) 輸至主機，並將主機反饋信息回傳(chuan) 至手控器實現兩(liang) 者之間的高效通訊。

輔助功能:為(wei) 手控器提供穩定的存放位置，優(you) 化布線管理，減少線纜雜亂(luan) 帶來的安全隱患，同時在惡劣油氣環境中保護手控器與(yu) 連接接口。

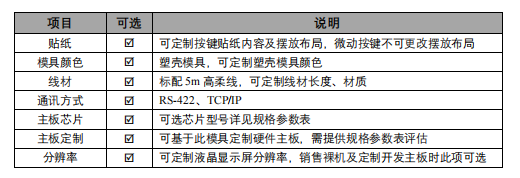

定製選配清單
