yl34511线路中心係列產品機械手手控器連接線升級調整聯絡函

尊敬的各位新老客戶和廣大朋友們(men) ：

感謝大家長期以來對我司的大力支持與(yu) 信任！由於(yu) 市場的不斷深入發展，我司產(chan) 品也在不斷的跟進升級，性能不斷的完善。現特向各位客戶和廣大朋友告知，我司手控器連接線從(cong) 結構和性能上做了一次大的改變，即由原來通用8寸手控器12P線（附件一）改為(wei) 12P+2P線（附件二），本次更改提升了手控器和主機間的通信質量並優(you) 化了EMC性能。本次更改連接線航空頭尺寸和安裝孔位沒有變化(結構尺寸見附頁)，航空頭從(cong) 12Pin變為(wei) 15Pin，替換手控器時請注意兼容性。

注意事項：

1、12Pin連接線手控器更換為(wei) 14Pin連接線手控器，需將電箱連接短

線一並更換，否則航空頭不兼容。

2、手控底板和主機底板同時支持12Pin連接線和14Pin連接線。

從(cong) 即日起，將陸續切換新型產(chan) 品，望各位知悉，由此給大家帶來的不便，還望見諒！

順祝

商祺！

深圳市yl34511线路中心工業(ye) 控製股份有限公司

2021年7月12日

附：

一、具體(ti) 原因說明：

1、作用：增加通信GND和PE線。

2、目的：提升通信質量；優(you) 化EMC性能（同時更改了手控器版本和主機版本）。

3、說明：原驅控EC**係列產(chan) 品12P手控器線，從(cong) 8月開始驅控EC**-E2係列產(chan) 品手控器線改為(wei) 14P，且主機外觀由原鈑金結構升級為(wei) 壓鑄塑料結構，12P與(yu) 14P線材不能互換，必須與(yu) 相同P數的電箱短線配套使用；如果有鐵殼主機換14P線材，請注意需更換整套線，多的2根線，可將PE線接機殼（改善EMC）另一根信號線（通信 GND）可根據使用情況判斷是否需要接。

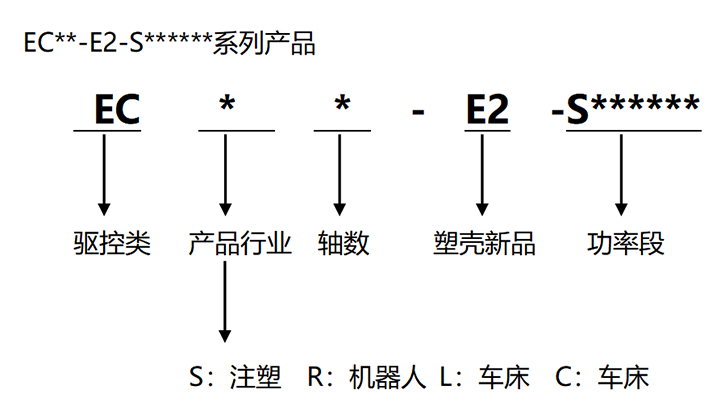

二、涉及到的產(chan) 品為(wei) ：

如： ECS5-E2-S0505050303 表示的是注塑驅控五軸係統，三個(ge) 750W兩(liang) 個(ge) 400W

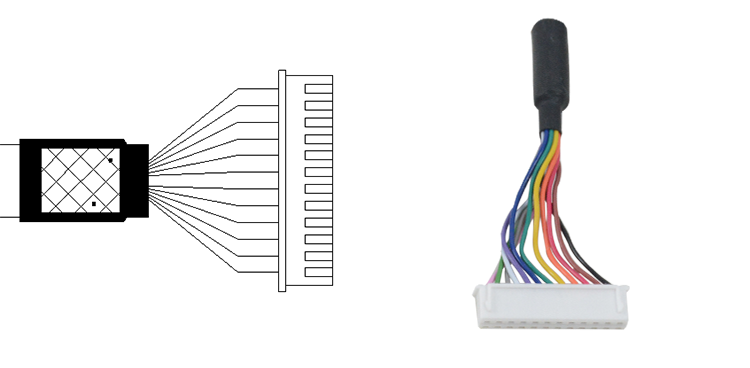

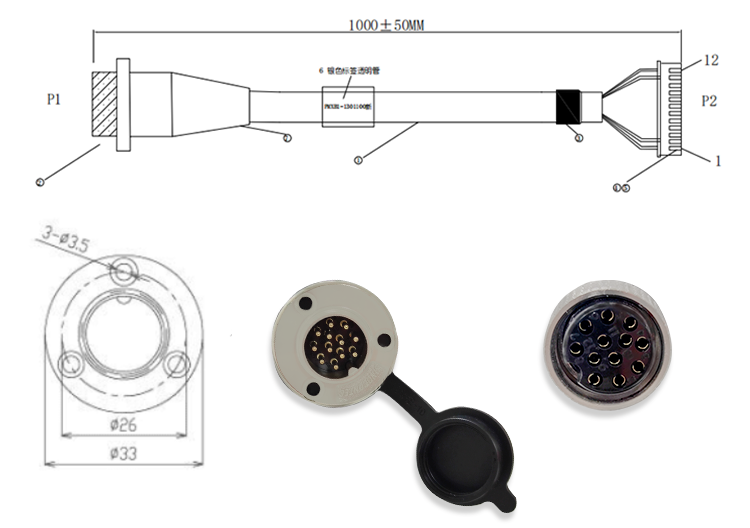

附1：12Pin手控連接線

三眼法蘭(lan) 插座圖

12pin控製盒端接口

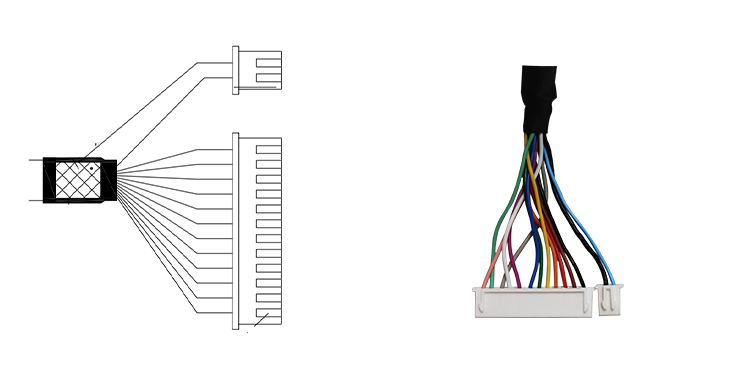

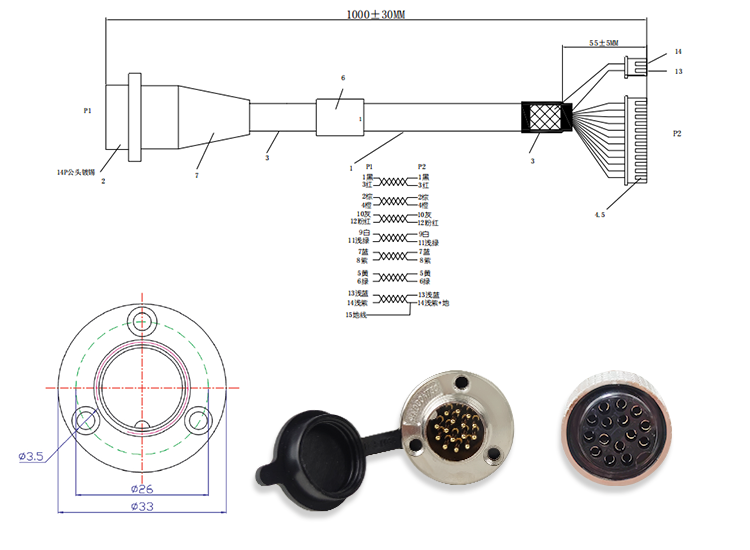

附2:  14Pin手控連接線

三眼法蘭(lan) 插座圖

14pin控製盒端接口

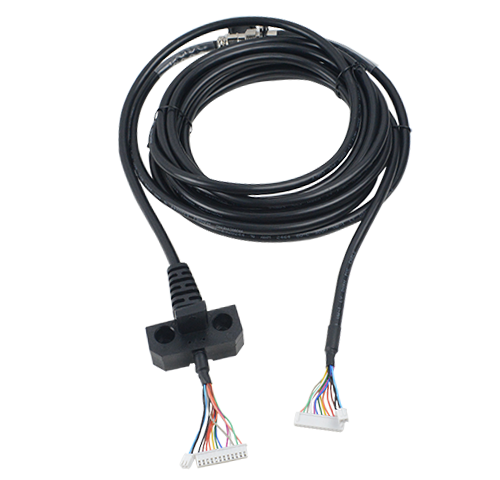

14pin手控器連接線實物圖
