yl34511线路中心機器人控製係統遠程網絡通信設置

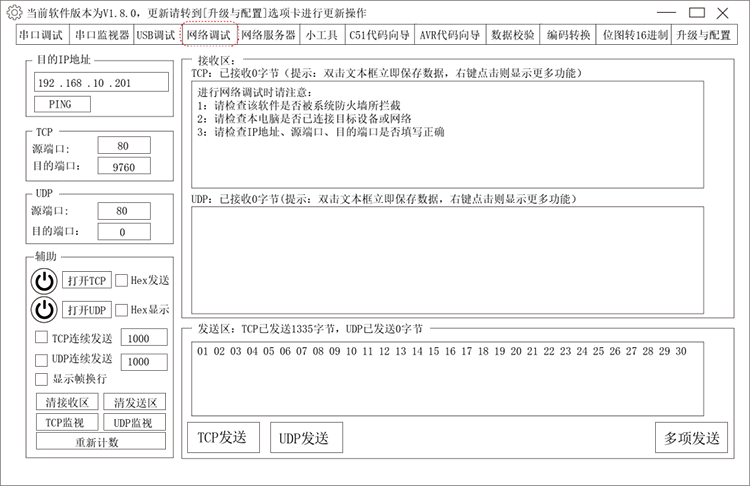

機器人控製係統係列型號為(wei) EC-RX（R4、R8等），點擊“PortHelper”打開軟件，點擊“網絡調試”進入如下頁麵：

操作步驟：

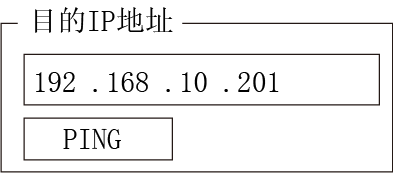

①目標IP地址：192. 168. 10. 201，點擊

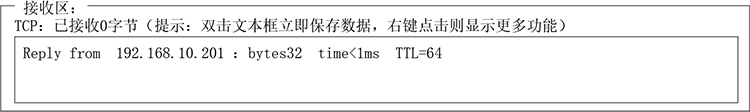

若接收區顯示

則IP地址設置正確，若點擊PING，無反應則檢查IP地址是否設置正確，以及電腦IP（192 168 10 197）是否設置正確。

②TCP（源端口：80  目的端口：9760）

③點擊

若“打開TCP”顯示

則軟件已連接上。若沒連上則檢查源端口和目的端口是否正確，電腦是否已與(yu) 目標設備連接好，手控上通信模式是否選擇了服務器。

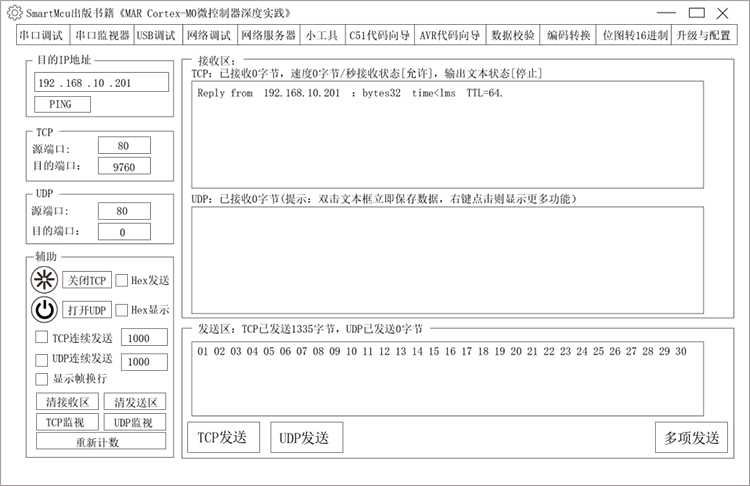

具體(ti) 連接後的頁麵顯示如下：

注意：連接上以後 TCP源端口和目的端口顯示灰色，“打開TCP”顯示綠色，此時在發送區編輯指令，點擊“TCP發送”則手控上會(hui) 收到相應的命令，並執行命令動作。

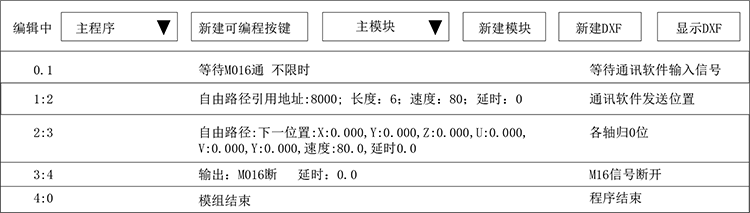

教導程序如下：

遠程操作流程解析：首先打自動啟動程序，遠程軟件先發送引用地址位置，然後在發送M016通，程序開始自動運行。
