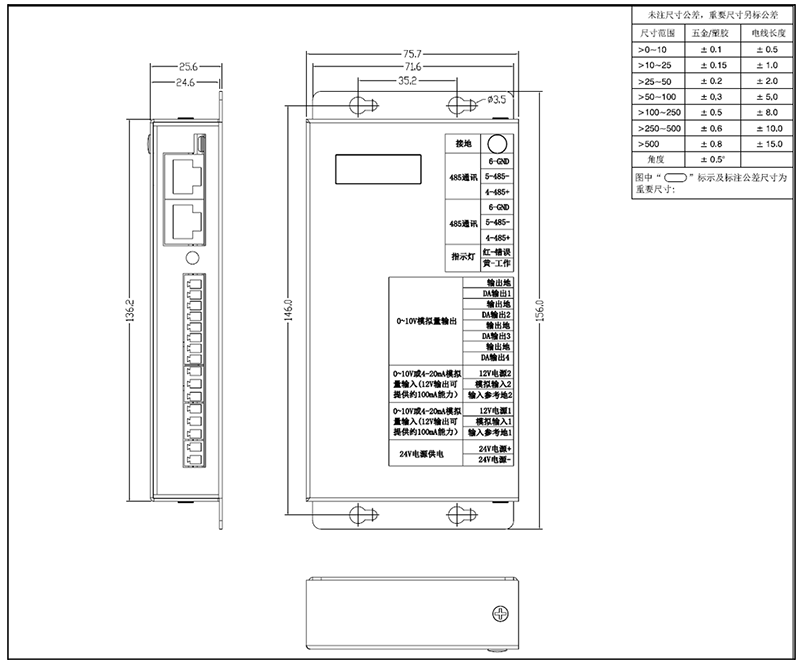

yl34511线路中心模擬量板外觀尺寸：
端口定義(yi) ：
接地 | 接大地 |
485通訊 | 6-GND |
5-485- | |
4-485+ | |
485通訊 | 6-GND |
5-485- | |
4-485+ | |
指示燈 | 紅-錯誤 |
黃-工作 | |
0~10V模擬量輸出 | 輸出地 |
DA輸出1 | |
輸出地 | |
DA輸出2 | |
輸出地 | |
DA輸出3 | |
輸出地 | |
DA輸出4 | |
0-10V或4-20mA模擬量輸入(12V輸出可提供約100mA能力） | 12V電源2 |
模擬輸入2 | |
輸入參考地2 | |
0-10V或4-20mA模擬量輸入(12V輸出可提供約100mA能力） | 12V電源1 |
模擬輸入1 | |
輸入參考地1 | |
24V電源供電 | 24V電源正 |
24V電源負 |
