QC-LXG 係列機床線性機器人控製係統

QC-LXG 係列機床線性機器人控製係統

產(chan) 品特點


1.最大支持4軸控製;

2.功率覆蓋100w-750w,支持增量和絕對值伺服電機,采用防水設計,可應用於(yu) 油汙較多的產(chan) 線;

3.采用多芯直連驅控一體(ti) 架構;

4.高速內(nei) 部總線通訊方式,支持40路標準輸入/標準輸出,支持1路RS485接口、1路CAN總線接口;

5.支持程序多任務執行,每個(ge) 模式包含了一個(ge) 主程序和8個(ge) 子程序;

6.優(you) 化料盤堆疊邏輯,四點料盤功能。

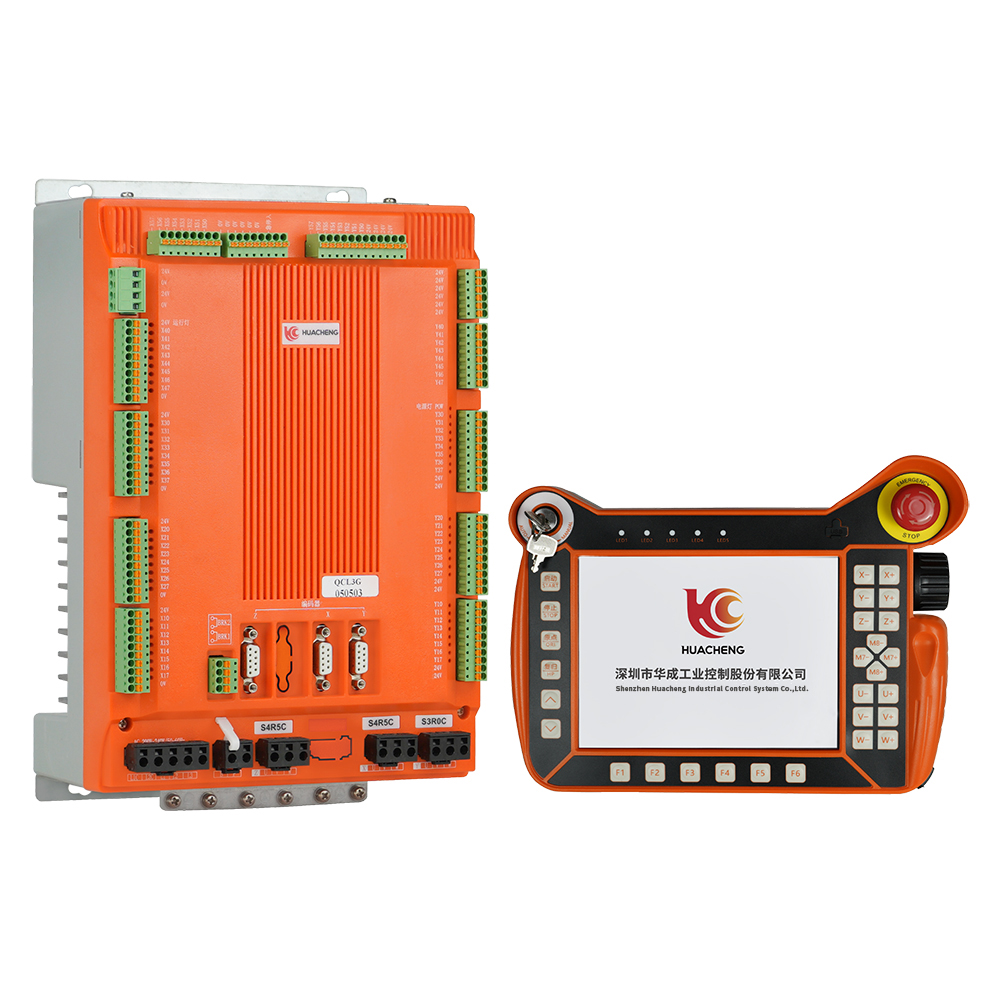

    yl34511线路中心工控主打性價(jia) 比應用場景開發的一款驅控一體(ti) 產(chan) 品,包含 QC-L3G 和 QC-L4G 兩(liang) 種機型,針對數控機床加工生產(chan) 的環境,使用了防油線纜,手控器采用全新外觀結構。另針對上下料複雜場景,具備雙料盤模式與(yu) 設置了獨立車床安全區。支持碰撞檢測,可有效避免人身財產(chan) 損失

    注意:用戶需要自行評估IO電源是否超出標配50W,如超出,則需要自行更換大功率電源。

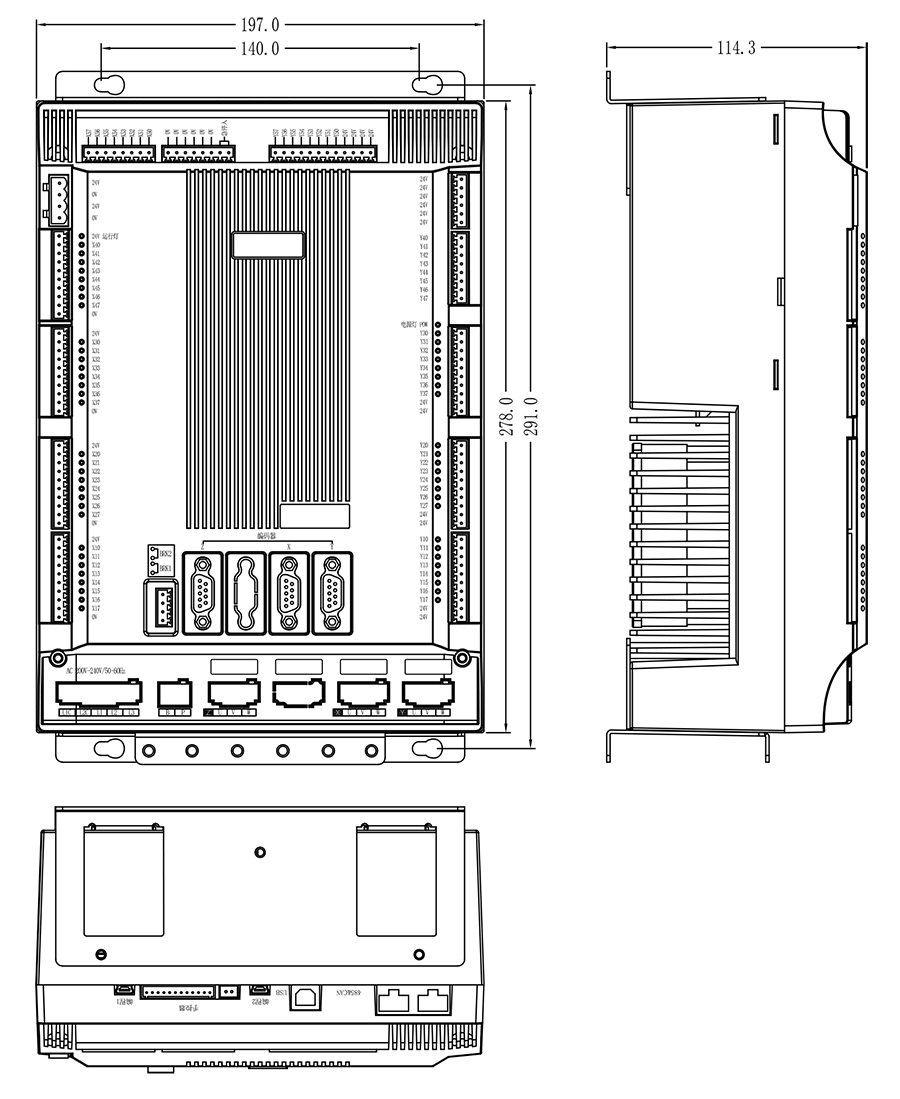

    主控尺寸圖:


    安裝方式

    螺絲(si) 規格

    螺絲(si) 長度(max)

    安裝扭矩(max)

    螺絲(si) 固定

    M5

    12mm

    7.5kgf.cm

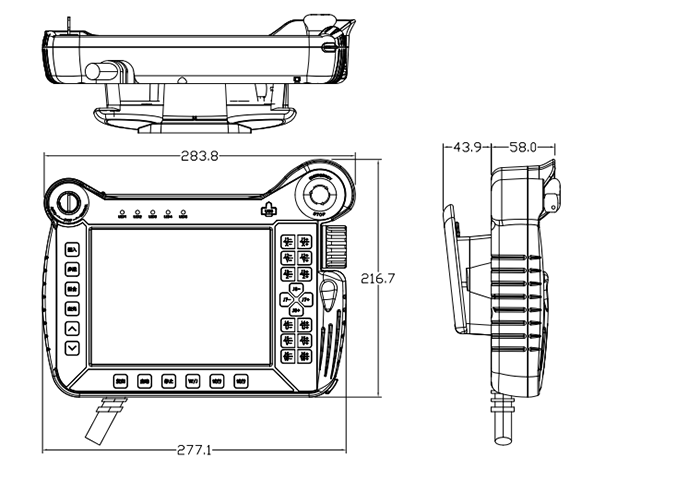

    手控器尺寸圖:

    單路開關(guan) 電源安裝尺寸及接線:


    安裝方式

    安裝位號

    螺絲(si) 規格

    螺絲(si) 長度(max)

    安裝扭矩(max)

    螺絲(si) 固定

    ①--②

    ⑦--⑨

    M3

    5mm

    6.5kgf.cm

    ③--⑥

    ⑩--⑫

    M3

    3mm

    7kgf.cm

    電源尺寸
    50W
    100W150W


  • 名稱
  • 版本
  • 類型
  • 格式
  • 日期
  • 下載
